2-36 MACHINE OPERATIONS OPERACIONES DE MECANIZADO
4 FUNCTION SELECTION KEYS AND DISPLAY SCREENS
TECLAS DE SELECCIÓN DE FUNCIÓN Y PANTALLAS DE VISUALIZACIÓN

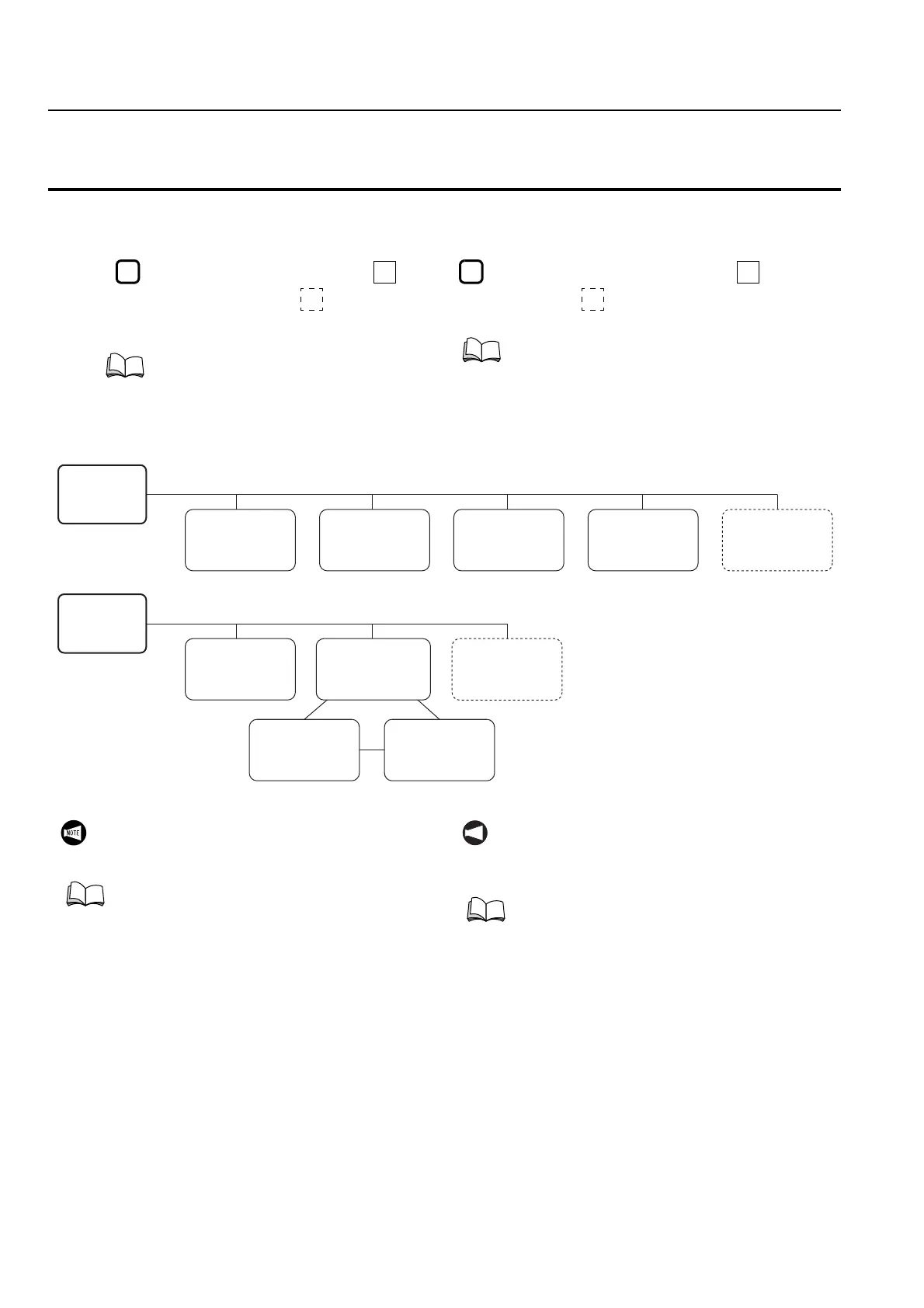

Each of the diagrams below indicates the screens
made accessible by pressing a function selection
key.
indicates the function selection key. indi-
cates a standard screen, and indicates an
optional screen or a screen displayed depending on
the machine specifications.
Cada uno de los diagramas anteriores indica las pantallas a
las que se puede acceder pulsando la tecla de selección de
función.
indica la tecla de selección de función. indica una
pantalla estándar y indica una pantalla opcional o una
pantalla mostrada según las especificaciones de la máquina.
1. Refer to the Loader Operation Manual
for the screens displayed for loader
operation.
2. For description of the screens, refer to
the pages after the diagrams.
1. Consulte el manual de funcionamiento de las
pantallas mostradas para el funcionamiento
del cargador.
2. Para una descripción de las pantallas,
consulte las páginas que siguen a los
diagramas.
POS
POS
PROG
PROG
LOAD MONITOR
MONITOR DE
CARGA
PROGRAM CHECK
(FOREGROUND EDIT)
COMPROBACIÓN DE
PROGRAMA (EDICIÓN
DE PRIMER PLANO)
BACKGROUND EDIT
EDICIÓN DE FONDO
PROGRAM LIST
LISTA DE
PROGRAMAS
CURRENT
POSITION (ABS.)
POSICIÓN ACTUAL
(ABS.)
CURRENT
POSITION (REL.)
POSICIÓN ACTUAL
(REL.)
CURRENT
POSITION (ALL)
POSICIÓN ACTUAL
(TOD.)
MONITOR
MONITOR
HANDLE
INTERRUPTION
INTERRUPCIÓN DE
VOLANTE
DATA SERVER
FILE DIR.
DIRECTORIO DE
ARCHIVOS DEL
DATA SERVER
The diagram above shows the screens displayed in
the EDIT mode. Functions on the PROG. screens
differ depending on the selected mode.
"Function Selection Key (PROG)" (page 2-41)
NOT A
El diagrama anterior muestra las pantallas que se
visualizan en el modo EDICIÓN. Las funciones de las
pantallas PROG. son diferentes según el modo
seleccionado.
"Tecla de selección de función (PROG)" (página
2-41)
