2-303MACHINE OPERATIONS OPERACIONES DE MECANIZADO

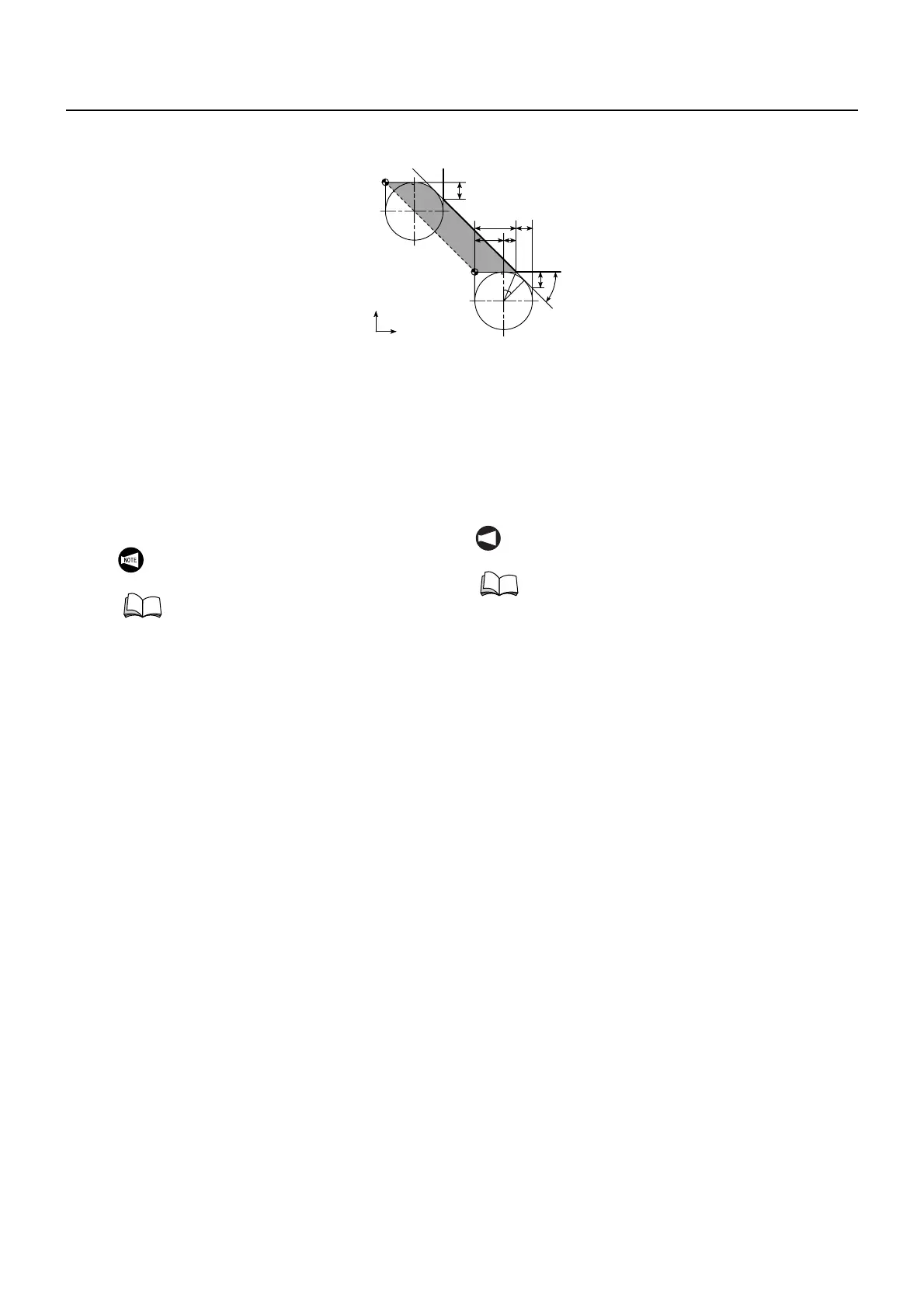

<I.D. Taper Cutting> <Corte cónico de D.I.>
<Calculating Xc and Z'c>
• Offset data, X-axis
Xc = Zc × tanθ
= Rn × {1 − tan(θ/2)} × tanθ
. . . . . . . . . . . . . . . . . . . Formula 1
• Offset data, Z-axis
Z'c = Rn + a
= Rn × {1 + tan(θ/2)} . . . Formula 2
Or
Z'c = 2 × Rn − Zc . . . . . . . . Formula 2'
<Cálculo de Xc y de Z'c>
• Datos de corrección, eje X
Xc = Zc × tanθ
= Rn × {1 − tan(θ/2)} × tanθ . . . Fórmula 1
• Datos de corrección, eje Z
Z'c = Rn + a
= Rn × {1 + tan(θ/2)} . . . . . . . . . Fórmula 2
O
Z'c = 2 × Rn − Zc . . . . . . . . . . . . . . Fórmula 2'
Zc
a
Z'c
/2
Rn
Xc
Xc
+Z
+X
/2
θ
θ
θ
Rn: Radio de la nariz de la herramienta
Xc: Datos de corrección del eje X
Z'c: Datos de corrección, eje Z
(cantidad de corte adicional)
Zc: Datos de corrección para el ángulo
θ (datos en la tabla de datos de
corrección)
θ: Ángulo de el roscador, medido
desde el eje Z
Rn: Tool Nose Radius
Xc: Offset Data, X-Axis
Z'c: Offset Data, Z-Axis (Additional Cut-
ting Amount)
Zc: Offset Data for angle θ (data in off-
set data table)
θ: Taper Angle, Measured from the Z-
Axis
To use the offset data table, use the formula 2'
to calculate the offset data.
The offset data Xc, calculated using formula
1, and the temporary offset data Zc, used
for calculating the offset data Z'c by formula
2' are summarized in the table in "Manual
Offset Data Table" (page 2-313) in this
chapter.
NOT A
Para utilizar la tabla de datos de corrección, utilice la
fórmula 2' para calcular los datos de corrección.
Los datos de corrección Xc, calculados mediante
la fórmula 1, y los datos de corrección Zc tempora-
les, usados para calcular los datos de corrección
Z'c mediante la fórmula 2', se resumen en la tabla
de "Tabla de datos de corrección manual" (página
2-313) del presente capítulo.
