2-282 MACHINE OPERATIONS OPERACIONES DE MECANIZADO

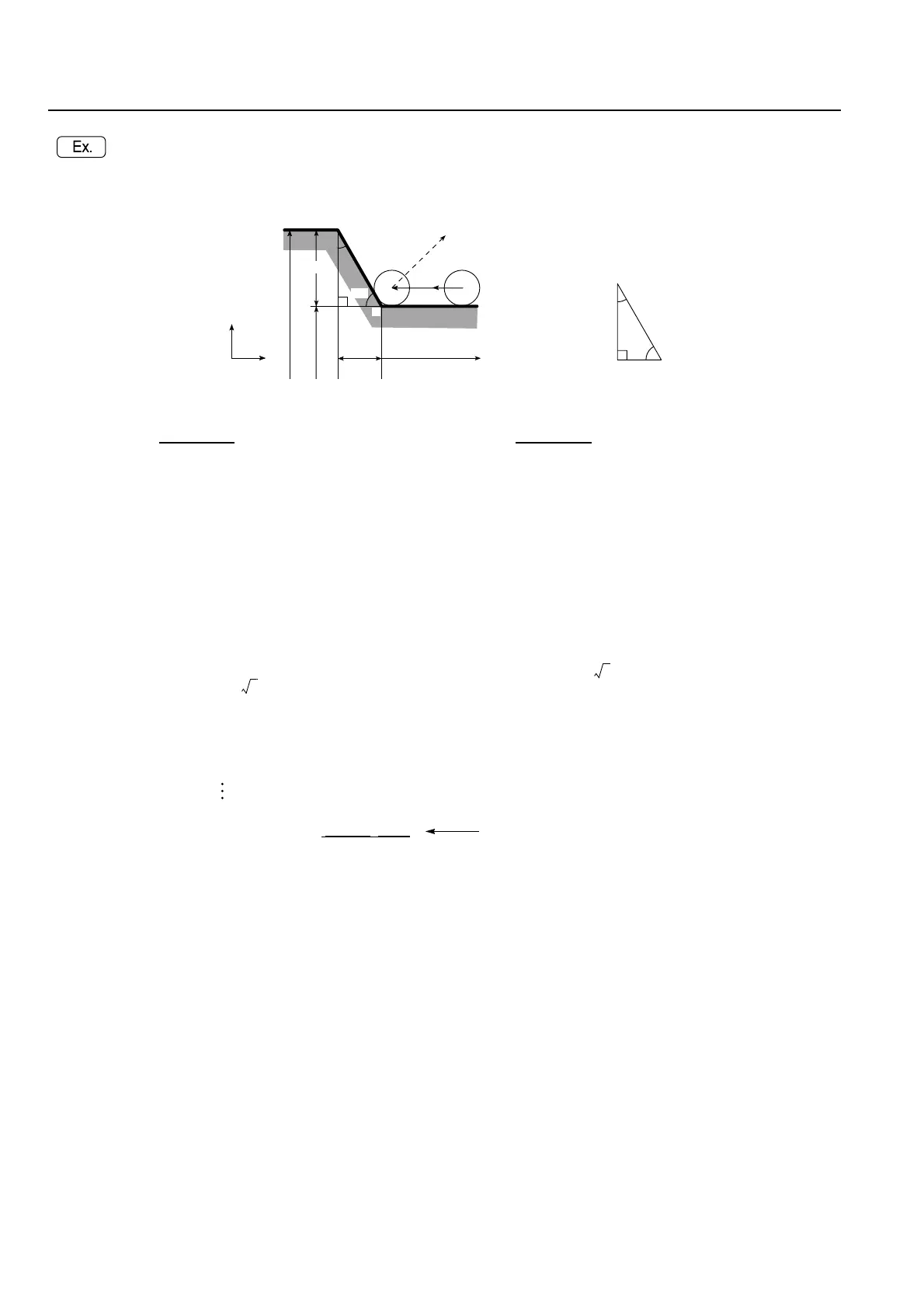

Calculating the wall direction (blank workpiece
shape)
Cálculo de la dirección de la pared (forma de pieza bruta)
1. Value "I" is calculated as shown in the diagram
above.
I = = 15
Because it is measured in the positive direction
on the X-axis, the designation should be "I15.0".
Next, value "K" is calculated as
K = AC = 15 × tan30° = 8.660
Because it is measured in the negative direction
on the Z-axis, the designation should be
"K−8.66".
2. Since I and K commands are used to define the
direction of the wall, the ratio between the sides
of a triangle may be used instead of calculating
actual lengths.
The ratio of three sides of the triangle given on
the left is known as:
A : B : C = 2 : 1 : (= 1.732)
Therefore, the designation should be "I1.732,
K−1.0".
I and K commands may be specified in either method
as described above.
1. El valor "I" se calcula tal y como se muestra en el
diagrama anterior.
I = = 15
Debido a que se mide en la dirección positiva del eje X,
la designación debería ser "I15,0".
A continuación, se calcula el valor "K" como
K = AC = 15 × tan30° = 8,660
Dado que se mide en la dirección negativa del eje Z, la
designación debería ser "K−8.66".
2. Dado que las instrucciones I y K se emplean para definir
la dirección de la pared, podrá usarse la relación entre
los lados del triángulo en lugar de calcular la longitud
real.
La relación de los tres lados del triángulo de la izquierda
es:
A : B: C = 2 : 1 : (= 1,732)
Por consiguiente, la designación debería ser "I1.732,
K−1.0".
Las instrucciones I y K podrán especificarse mediante cual-
quier método tal y como se describe anteriormente.
30°
C
I = 15
B
φ100
φ70
+X
+Z
(G40)
(G42)
60°
A
K80
30
°
60°
I=C
K = B
A
φ100 − φ70
2
3
φ100 − φ70
2
3
G01 Z−80.0;z
G40 G00 X200.0 Z50.0
I15.0 K−8.66;
I1.73 K−1.0 Interchangeable
I1.73 K−1.0 Intercambiable
