2-324 MACHINE OPERATIONS OPERACIONES DE MECANIZADO
<Points and > <Puntos y >

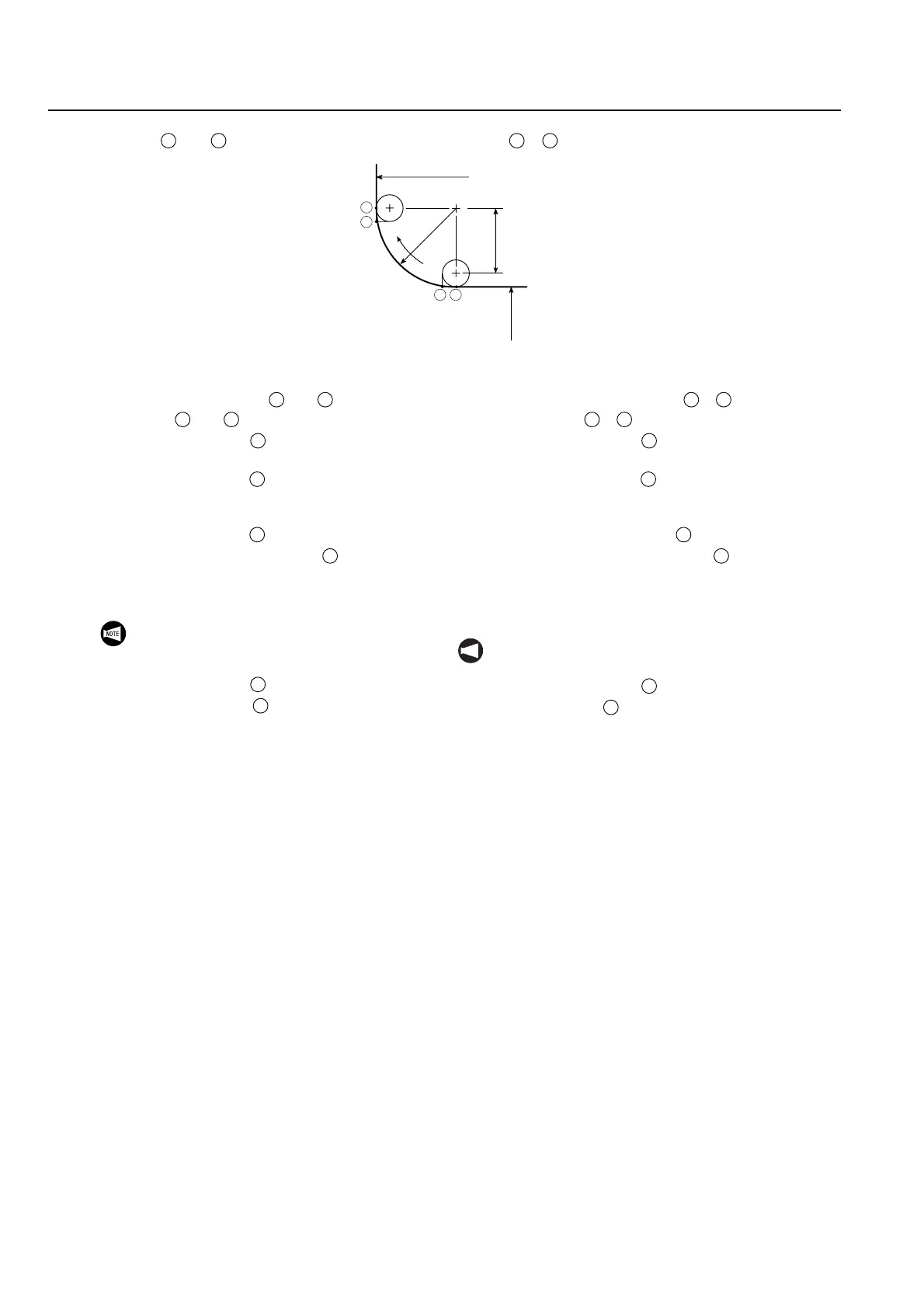

A concave arc is cut.
As shown on the drawing,
As in the explanation for and , the coordinate
values of and are calculated similarly.
X coordinate value of :
X= 40.0 (φ40)
Z coordinate value of :
Z= −20.0
Next,
Z coordinate value of :
Z=−|Z coordinate value of '|
+ (Arc radius − Tool nose radius Rn)
= −|20.0| + (5.0 − 0.8)
= −15.8
X coordinate value of :
X = Diameter of '
+ 2 (Arc radius − Tool nose radius Rn)
= 40.0 + 2 (5.0 − 0.8)
= 48.4
Radius (R) to be used in a program is:
R = Arc radius + Tool nose radius Rn
=5.0 − 0.8
=4.2
Se corta un arco cóncavo.
Tal y como se muestra en el plano.
Al igual que en la explicación de los y , los valores de
coordenadas de los y se calculan de manera similar.
Valor de la coordenada X del :
X = 40,0 (φ40)
Valor de la coordenada Z del :
Z= −20,0
Siguiente,
Valor de la coordenada Z del :
Z=−|Valor de la coordenada Z del '|
+ (Radio del arco − Radio de la nariz de la
herramienta Rn)
= − |20,0| + (5,0 − 0,8)
= −15,8
Valor de la coordenada X del :
X = Diámetro del '
+ 2 (Radio del arco − Radio de la nariz de la
herramienta Rn)
= 40,0 + 2 (5,0 − 0,8)
=48,4
El radio (R) que se utilizará en un programa es:
R = Radio del arco + Radio de la nariz de la herramienta
Rn
=5,0 − 0,8
=4,2
6 7 6 7
R
R5
G02
20
'
'
40
φ
6 6
7
7
The pair of a vertical bar (| |) is the
mathematical symbols indicating an absolute
value.
4 5
6 7
6
7
6
7
7
6
NOT A
La pareja de barras verticales (| |) es el símbolo
matemático que indica un valor absoluto.
4 5
6 7
6
7
6
7
7
6
