2-389MACHINE OPERATIONS OPERACIONES DE MECANIZADO
Programming using the end face deep hole drilling
cycle

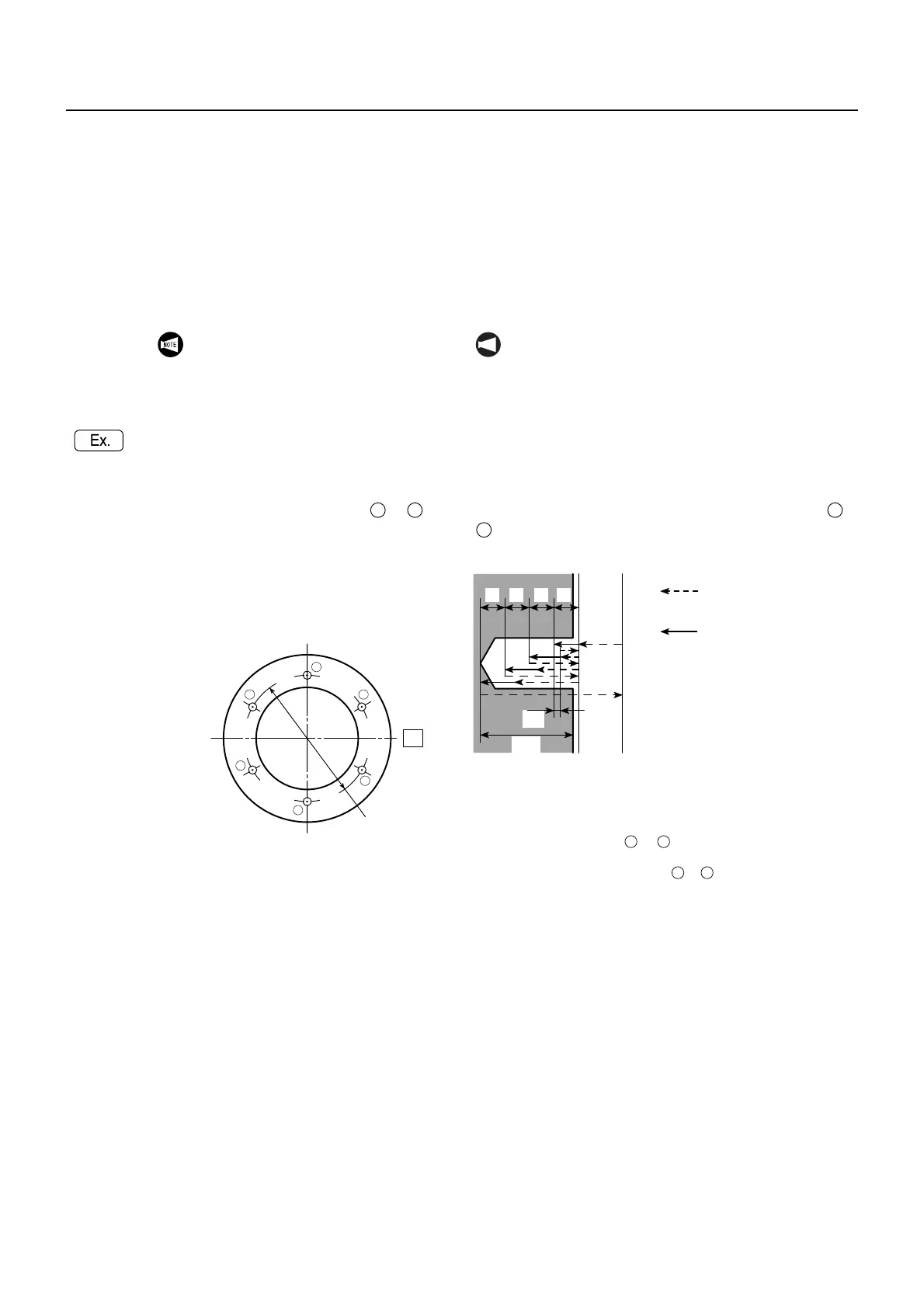

To carry out deep hole drilling cycle at to .
Programación mediante el ciclo de taladrado de orificio
profundo de cara extrema.
Para realizar un ciclo de taladrado de orificio profundo en a
.
2. F15 format
Formato F15
<MC specifications>
<Especificaciones MC>
G17 G83 X(U)_ C(H)_ Z(W)_ R_ Q_ P_ F_ ;
<Y-axis specifications>
<Especificaciones del eje Y>
G17 G83 X(U)_ C(H)_ Y(V)_ Z(W)_ R_ Q_ P_ F_ ;
1. The clearance amount "d" is set for
parameter No. 8013. (The default
setting is 1.000 mm)
2. For address R, specify the point R
position. (Absolute commands)
NOT A
1. La distancia de separación "d" se configura para
el parámetro N°8013. (La configuración por
defecto es 1,000 mm)
2. Para la dirección R, especifique la posición del
punto R. (Comandos absolutos).
1 6 1
6
6
5
4
3
2
1
P.C.D 150
210°
150°
330°
30°
C0
90°
270°
17
d
5 555
Z3.0
(Point R)
Z3.0
(Punto R)
Dwell at hole bottom for 0.1 seconds.
Movement by G83 at to .
Pausa en el fondo del orificio por 0,1 segundos.
Movimiento mediante G83 en a .
1 6
1 6
Z30.0
(Initial Point)
Z30.0
(Punto inicial)
Rapid Traverse
Avance rápido
Cutting Feed
Avance de corte
To Next Page
