2-397MACHINE OPERATIONS OPERACIONES DE MECANIZADO
Programming using the side face spot drilling
cycle
To carry out deep hole drilling cycle at to .
Programación utilizando el ciclo de punteado de cara
lateral.
Para realizar un ciclo de taladrado de orificio profundo en a
.
1 6 1
6
O1;
N1;
G98; . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Specifying the feed per minute
mode
Especificación del modo de
avance por minuto
M45; . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Connecting the spindle or
spindle 1 as the C-axis
Conexión del husillo o del
husillo 1 como eje C
G28 H0; . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Returning the C-axis to the
machine zero point
Regreso del eje C al punto cero
de la máquina
G00 T0101;
G97 S1000 M13; . . . . . . . . . . . . . . . . . . . . . . . . Starting the rotary tool spindle in
the normal direction at
1000 min
−1
Puesta en marcha del husillo en
la dirección normal a
1000 min
−1
X160.0 Z−30.0 C30.0; . . . . . . . . . . . . . . . . . . . .
Positioning at (Z−30.0,
C30.0) and initial point (X160.0)
at a traverse rate.
Posicionamiento en (Z−30.0,
C30.0) y punto inicial (X160.0) a
un ritmo de travesía.
G87 X90.0 R−27.0 F100; . . . . . . . . . . . . . . . . . . Execution of face spot drilling
cycle at .
Ejecución de ciclo de punteado
de cara en .
• X90.0 . . . . . . . . . . . . . .
X coordinate value of
point X
• R−27.0 . . . . . . . . . . . . .
Specifies the distance
and direction from initial
point to point R.
• F100 . . . . . . . . . . . . . . .
Feedrate of 100 mm/min
• X90.0 . . . . . . . . . . . . . .
Valor de la coordenada X
del punto X
• R−27.0 . . . . . . . . . . . . .
Especifica la distancia y
la dirección desde el
punto inicial y hasta el
punto R.
• F100 . . . . . . . . . . . . . . .
Velocidad de avance de
100 mm/min
5
100
30
+X
+Z
φ
C0
210°
150°
30°
90°
270°
3
2
1
4
5
6
330°
X160.0 (Initial Point)
X160.0 (Punto inicial)
X106.0 (Point R)
X106.0 (Punto R)

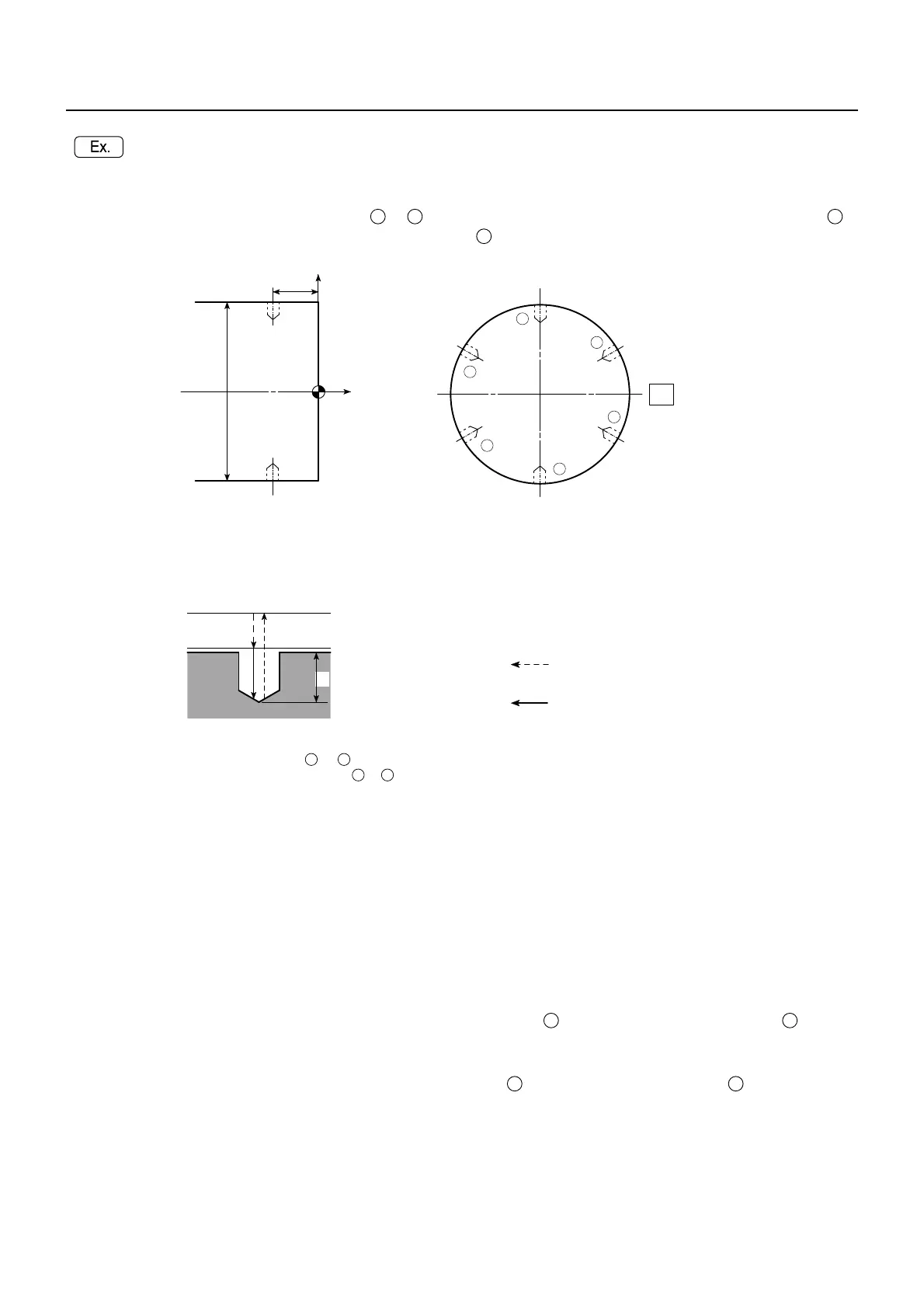

Movement by G87 at to
Movimiento mediante G87 en a
1 6
1 6
X100.0
X90.0
Rapid Traverse
Avance rápido
Cutting Feed
Avance de corte
1 1
1 1
