2-399MACHINE OPERATIONS OPERACIONES DE MECANIZADO

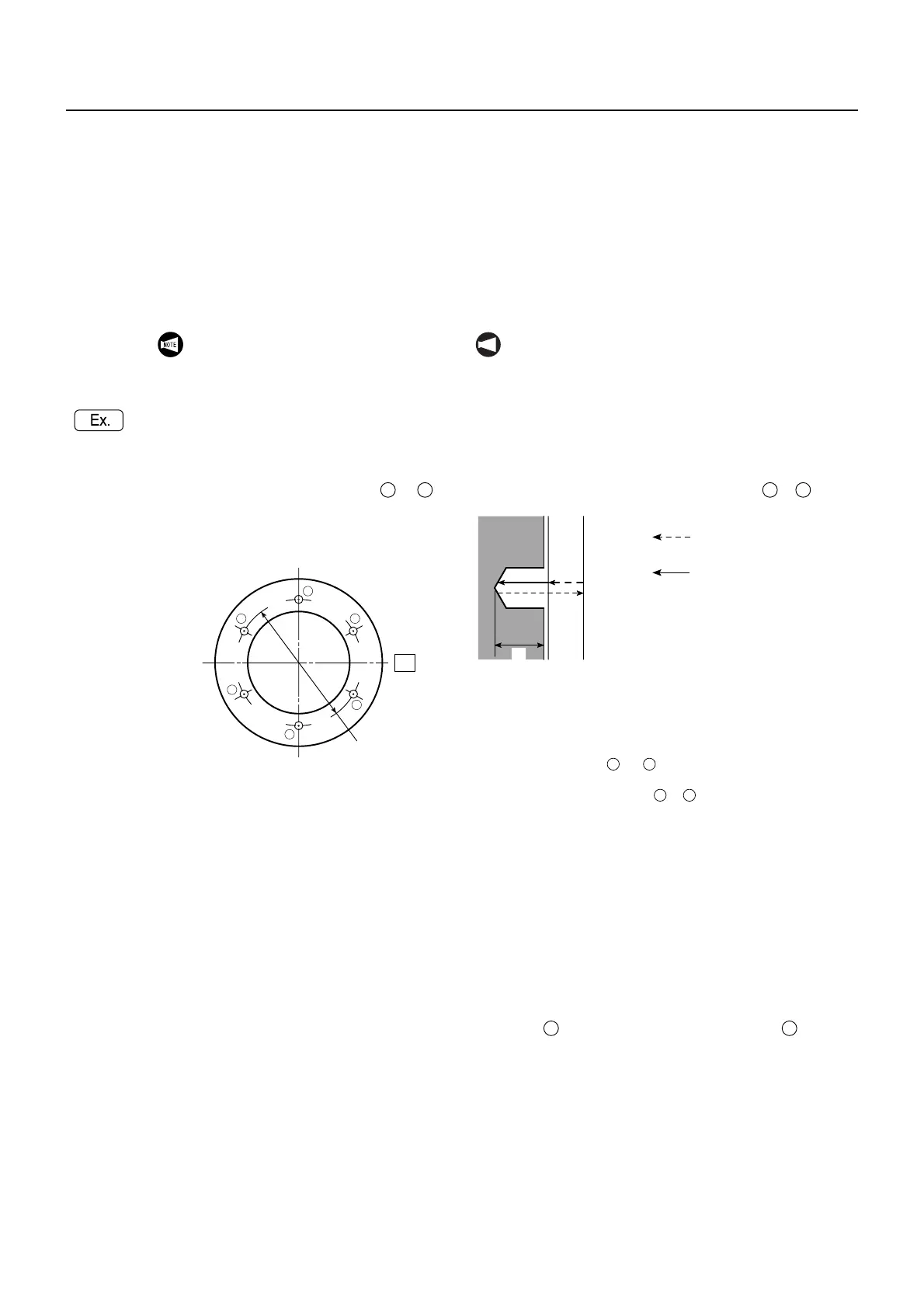

Programming using end face spot drilling cycle
(dwell)
To carry out spot drilling cycle (dwell) at to .
Programación utilizando el ciclo de punteado de cara
extrema (pausa)
Para realizar un ciclo de punteado (pausa) en a .
2. F15 format
Formato F15
<MC specifications>
<Especificaciones MC>
G17 G82 X(U)_ C(H)_ Z(W)_ R_ P_ F_ ;
<Y-axis specifications>
<Especificaciones del eje Y>
G17 G82 X(U)_ C(H)_ Y(V)_ Z(W)_ R_ P_ F_ ;
For address R, specify the point R
position. (Absolute commands)
NOT A
Para la dirección R, especifique la posición del punto
R. (Comandos absolutos).
1 6 1 6
O1;
N1;
G98; . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Specifying the feed per minute
mode
Especificación del modo de
avance por minuto
M45; . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Connecting the spindle or
spindle 1 as the C-axis
Conexión del husillo o del
husillo 1 como eje C
G28 H0; . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Returning the C-axis to the
machine zero point
Regreso del eje C al punto cero
de la máquina
G00 T0101;
G97 S1000 M13; . . . . . . . . . . . . . . . . . . . . . . . . Starting the rotary tool spindle in
the normal direction at
1000 min
−1
Puesta en marcha del husillo en
la dirección normal a
1000 min
−1
X150.0 Z30.0 C30.0; . . . . . . . . . . . . . . . . . . . . .
Positioning at (X150.0,
C30.0) and initial point (Z30.0)
at a rapid traverse rate.
Posicionamiento en (X150.0,
C30.0) y punto inicial (Z30.0) a
un ritmo de travesía rápido.
6
5
4
3
2
1
P.C.D 150
210°
150°
330°
30°
C0
90°
270°
5
Z3.0
(Point R)
Z3.0
(Punto R)
Dwell at hole bottom for 0.1 seconds.
Movement by G83 at to .
Pausa en el fondo del orificio por 0,1 segundos.
Movimiento mediante G83 en a .
1 6
1 6
Z30.0
(Initial Point)
Z30.0
(Punto inicial)
Rapid Traverse
Avance rápido
Cutting Feed
Avance de corte
1 1
To Next Page
