2-188 MACHINE OPERATIONS OPERACIONES DE MECANIZADO

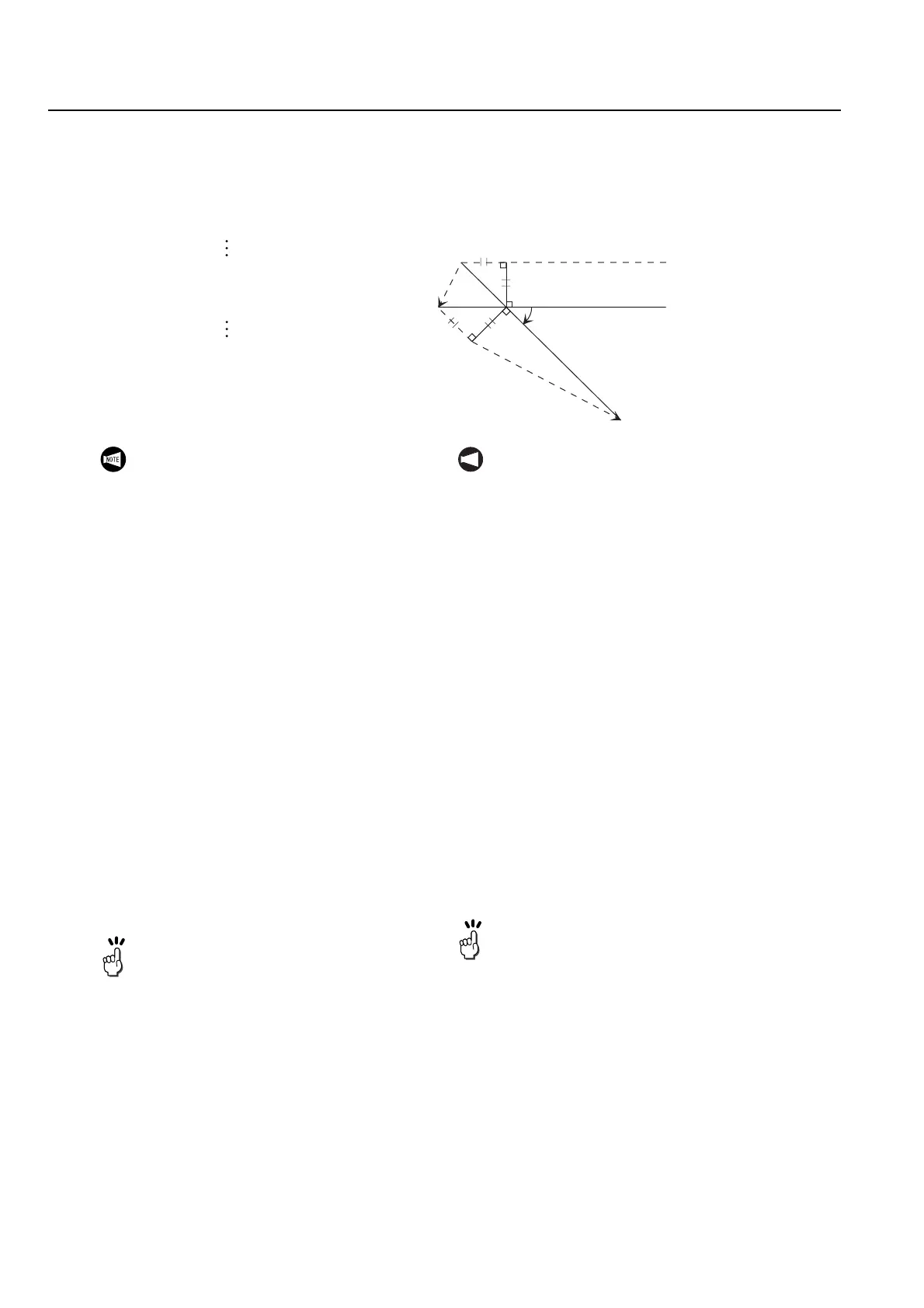

c. Outside the corner (acute angle)
After the tool skirts around the outside of
the corner, the offset is canceled by the
movement of a block including the G40
command.
c. Superficie exterior de la esquina (ángulo agudo)
Después de que la herramienta haya rodeado la
parte exterior de la esquina, el movimiento de un
bloque que incluye el comando G40 cancela la
corrección.
G01 X_ Z_ F_ ;
N1 G01 X_ Z_ ;
N2 G40 G00 X_ Z_ ;
N2
N1
θ
Center of Tool
Centro de la herramienta
Program
Programa
1. When the automatic tool nose radius off-
set is executed on a plane other than the
G18 plane, the axes composing the plane
being selected are offset as vertical/hori-
zontal axes.
2. Specify the G140/G143/G145 or G40/G41/
G42 command during the arc mode in a
block without any other commands. If the
circular interpolation command is specified
in the same block, the alarm (P151) is trig-
gered.
3. If the commands below are specified when
the offset is not canceled yet (the offset
amount is still remaining), the alarm
(P159) is triggered.
a. Automatic tool nose radius offset
command (G143)
b. Cutter radius offset command
(G145)
c. Plane selecting command (G17 -
G19)
d. Skip command (G31, G31.1,
G31.2, G31.3)
e. Hole machining canned cycle
(G81 - G89)
f. Multiple repetitive cycle II
commands (G74 - G76)
When b. - f. are specified during the G143
mode, if a G00 movement command is
specified in the previous block, the tool moves
to the offset cancellation position, and if
movement is specified by another command in
this previous block, the tool moves to a position
perpendicular to the end point. Therefore, if the
G00 movement command is specified in the
block before the b. - f. commands, the
operation can proceed without triggering the
alarm (P159).
NOT A
1. Cuando se ejecuta la corrección del radio de
nariz de herramienta automática en un plano dis-
tinto al de G18, los ejes seleccionados que com-
ponen el plano se corrigen como ejes verticales/
horizontales.
2. Especifique el comando G140/G143/G145 o
G40/G41/G42 durante el modo de arco en un blo-
que sin ningún otro comando. Si se especifica el
comando de interpolación circular en el mismo
bloque, se activa la alarma (P151).
3. Si se especifican los siguientes comandos
cuando la corrección todavía no se ha cancelado
(todavía hay la cantidad de corrección), se activa
la alarma (P159).
a. Comando de corrección del radio de
nariz de herramienta automática (G143)
b. Comando de corrección del radio del
cortador (G145)
c. Comando de selección del plano (G17 -
G19)
d. Comando de salto (G31, G31.1, G31.2,
G31.3)
e. Ciclo fijo de mecanizado de orificios
(G81 - G89)
f. Comandos del ciclo repetitivo múltiple II
(G74 - G76)
Cuando se especifican b. - f. durante el modo G143,
si se especifica un comando de movimiento G00 en el
bloque precedente, la herramienta se desplaza hasta
la posición de cancelación de corrección y si otro
comando del bloque anterior especifica el movimiento,
la herramienta se desplaza hasta una posición
perpendicular al punto final. Así pues, si se especifica
el comando de movimiento G00 en el bloque antes de
los comandos
b. - f., la operación podrá tener lugar
sin que se active la alarma (P159).
