2-269MACHINE OPERATIONS OPERACIONES DE MECANIZADO
<Tool Nose Radius Offset Direction for Spindle 1> <Dirección de corrección del radio de la nariz de la
herramienta para el husillo 1>
• G41 . . . . . . . . . Calls the tool nose radius offset (left)
function.
The tool position is offset to the left in
reference to the tool advancing direction.
Llama a la función de corrección del radio de la
nariz de la herramienta (izquierda).
La posición de la herramienta se corrige a la
izquierda en referencia a la dirección de avance
de la herramienta.
• G42 . . . . . . . . . Calls the tool nose radius offset (right)
function.
The tool position is offset to the right in
reference to the tool advancing direction.
Llama a la función de corrección del radio de la
nariz de la herramienta (derecha).
La posición de la herramienta se corrige a la
derecha en referencia a la dirección de avance
de la herramienta.
• G46 . . . . . . . . . Tool tip R offset automatic direction
determination
Automatically determines the offset
direction and offsets the tool center point
based on the imaginary tool tip position
and the programmed tool movement
direction.
Determinación de la dirección automática de la
corrección R de la punta de la herramienta
Determina automáticamente la dirección de la
corrección y corrige el punto central de la
herramienta basado en la posición de la punta
de la herramienta imaginaria y la dirección
programada de movimiento de la herramienta.
• G40 . . . . . . . . . Cancels the tool nose radius offset
function.
Cancela la función de corrección del radio de la
nariz de la herramienta.
• X, Z . . . . . . . . . Specifies the coordinate values of the end
point.
Especifica los valores de coordenadas del punto
final.
• I, K. . . . . . . . . . When making a setting that represents
the direction of the workpiece shape in
the following block, the direction ratio for
this setting is specified as a vector, with
"I" as the radius command.
Al realizar un ajuste que represente la dirección
de la forma de la pieza en el bloque siguiente, el
ratio de dirección de este ajuste se especifica
como vector, con "I" como la instrucción del
radio.
• F . . . . . . . . . . . Specifies the feedrate in ordinary control Especifica la velocidad de avance en un mando
ordinario
PRECAUCION
The programmer must thoroughly understand
the nature of the G41 and G42 functions as well
as the tool paths to be generated.
[Tool breakage/Machining defect]
El programador deberá comprender perfectamente la
naturaleza de las funciones G41 y G42, así como las
trayectorias de herramienta que se generarán.
[Avería de herramienta/Defectos del mecanizado]

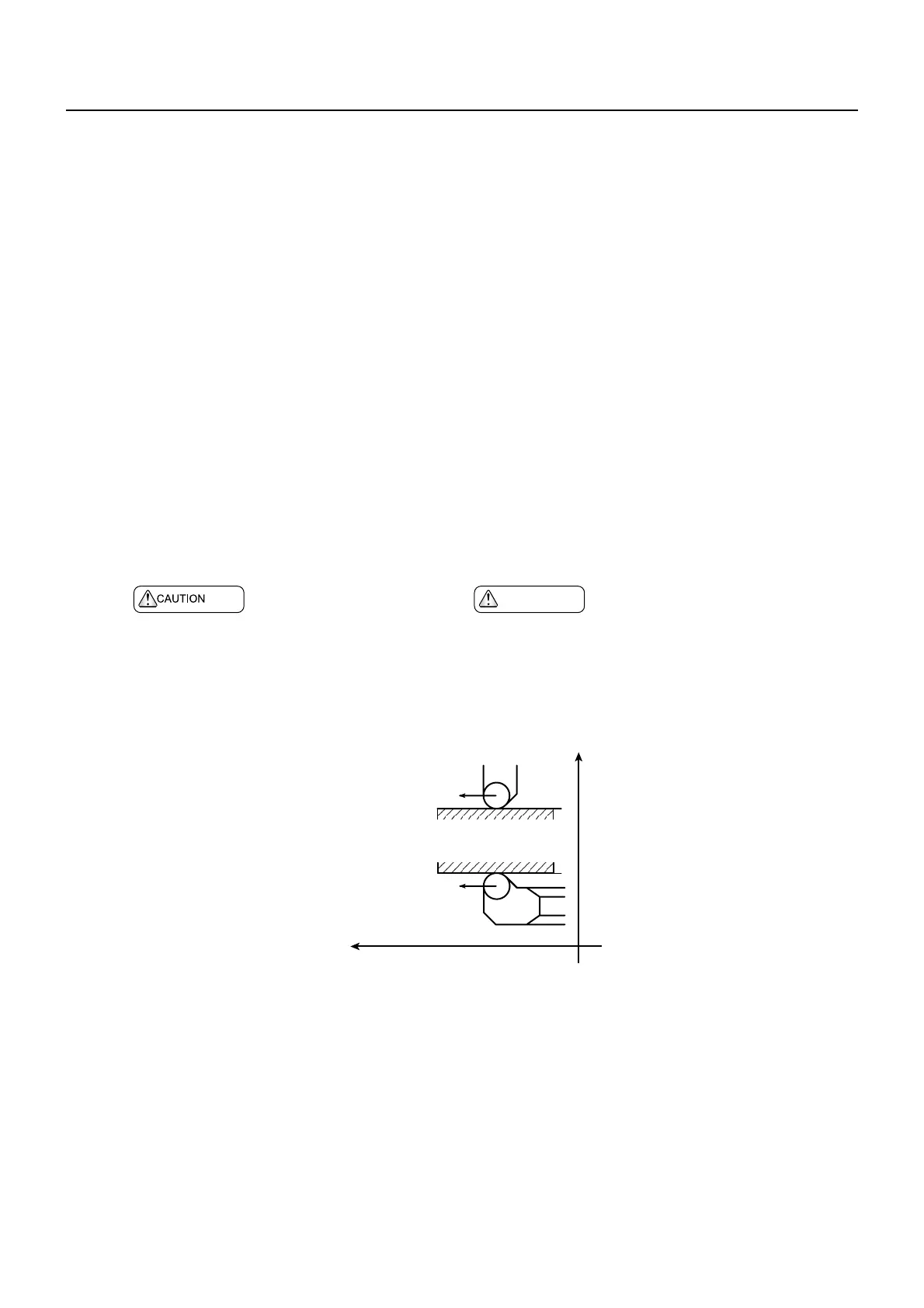

G42
G41
+X
Z
−
Tool Advancing Direction
Dirección de avance de
herramienta
Tool Advancing Direction
Dirección de avance de
herramienta
Workpiece
Pieza
