2-295MACHINE OPERATIONS OPERACIONES DE MECANIZADO

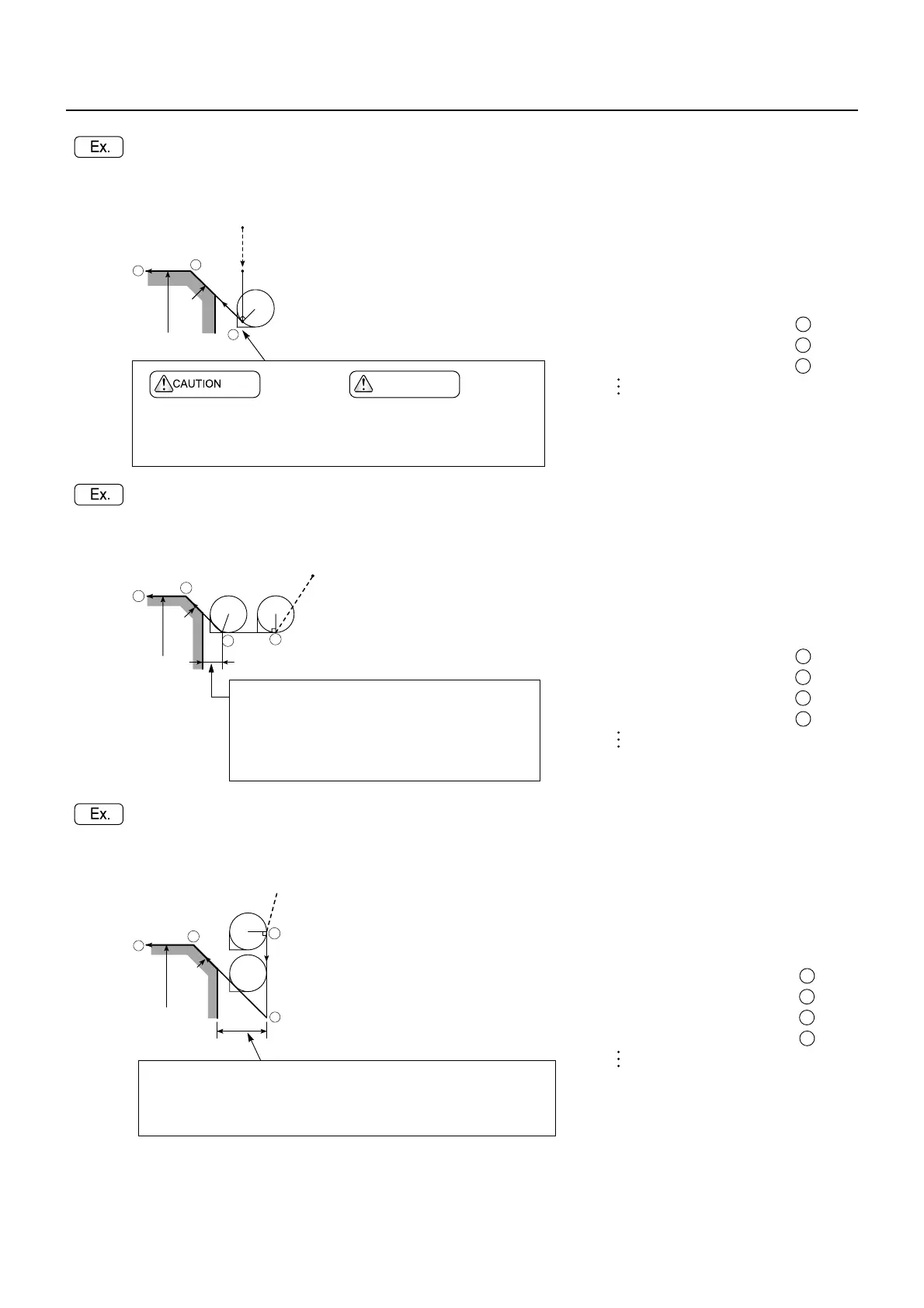

Chamfering (2) (Tool nose radius: 0.4 mm) Achaflanado (2) (radio de la nariz de la herramienta:
0,4 mm)
Chamfering (3) (Tool nose radius: 0.4 mm) Achaflanado (3) (radio de la nariz de la herramienta:
0,4 mm)
Chamfering (4) (Tool nose radius: 0.4 mm) Achaflanado (4) (radio de la nariz de la herramienta:
0,4 mm)
O1;
N1;
G50 S2000;
G00 T0101;
G96 S150 M03;
X60.0 Z1.0;
G42(G46) G01 X46.0 F1.0; . . . . .
X50.0 Z−1.0 F0.15; . . . . . . . . . . . .
Z−30.0; . . . . . . . . . . . . . . . . . . . . .
C1
G01
G01
50
φ
1
2
3
PRECAUCION
Tool nose comes to a point
lower than the programmed
point.
La nariz de la herramienta
entra en contacto con un
punto menor que el punto
programado
1
2
3
O1;
N1;
G50 S2000;
G00 T0101;
G96 S150 M03;
G42(G46) X46.0 Z20.0 M08;. . . . .
G01 Z1.0 F1.0; . . . . . . . . . . . . . . .
X50.0 Z−1.0 F0.15; . . . . . . . . . . . .
Z−30.0; . . . . . . . . . . . . . . . . . . . . .
G01
G01
C1
G01
G42 (G46)
G00
50
φ
1
2
3
4
Allow a distance that is equal to, or larger than the tool
nose radius so that the cutting tool will not be hit against
the workpiece.
Deje una distancia igual o mayor que el radio de la
nariz de la herramienta de modo que la herramienta de
corte no golpee con la pieza.
1
2
3
4
O1;
N1;
G50 S2000;
G00 T0101;
G96 S150 M03;
G42(G46) X60.0 Z2.0;. . . . . . . . . .
G01 X44.0 F1.0; . . . . . . . . . . . . . .
X50.0 Z−1.0 F0.15; . . . . . . . . . . . .
Z−30.0; . . . . . . . . . . . . . . . . . . . . .
C1
G01
G01
G42 (G46)
G00
G01
50
φ
1
2
3
4
Allow a distance that is equal to, or larger than two times the tool nose ra-
dius so that the cutting tool will not be hit against the workpiece.
Deje una distancia igual o mayor al doble del radio de la nariz de la
herramienta para que la herramienta de corte no golpee con la pieza.
1
2
3
4
