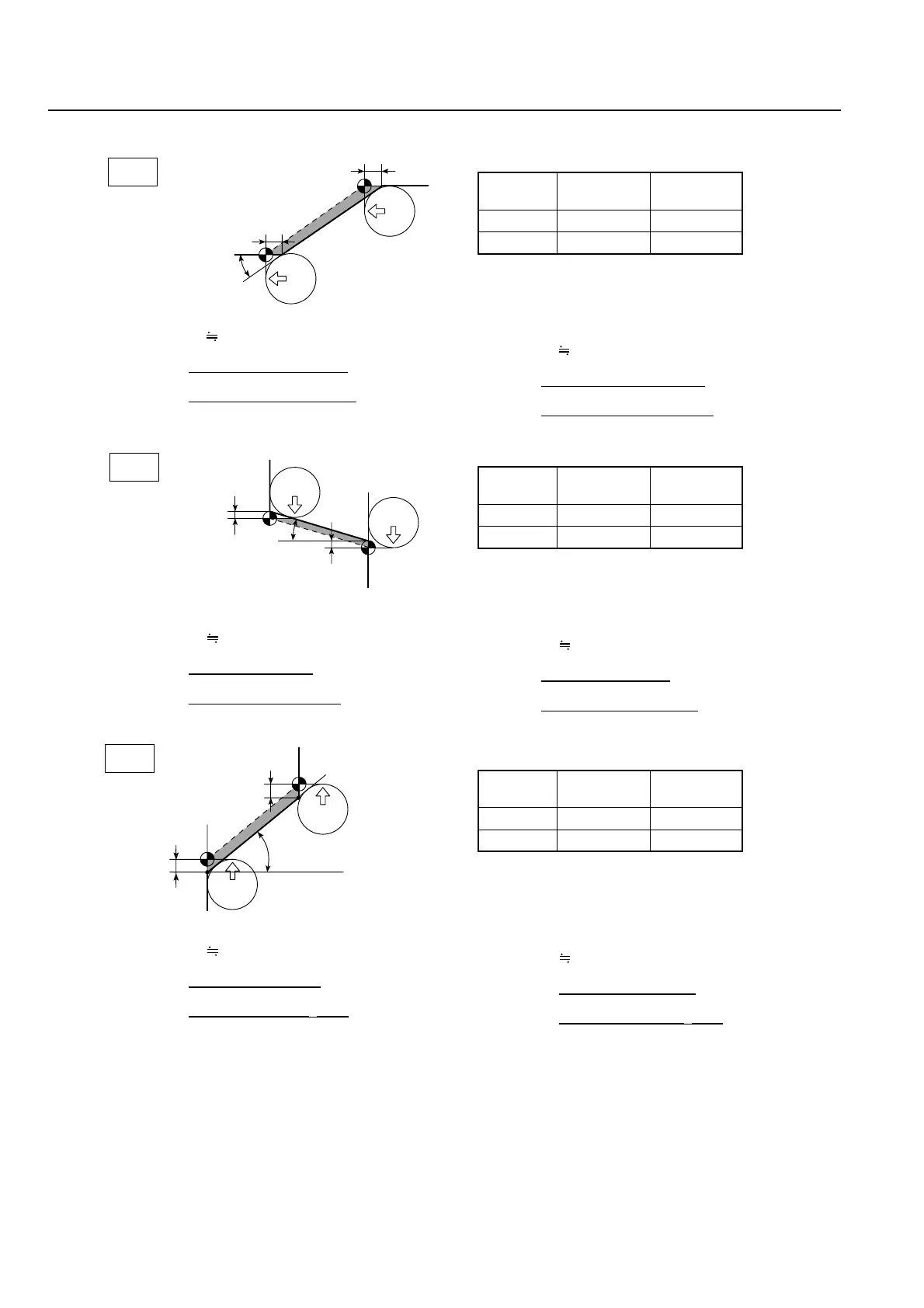

2-306 MACHINE OPERATIONS OPERACIONES DE MECANIZADO
θ = 38° Rn = 0.8
θ = 38° Rn = 0,8
Zc is found in the offset data table:
Zc = 0.5245 0.525
Point c: Z = −10.0 − 0.525 = −10.525
Point c (X50.0, Z−10.525)
Point d: Z = −20.0 − 0.525 = −20.525
Point d (X34.38, Z−20.525)
Zc se encuentra en la tabla de datos de
corrección:
Zc = 0.5245 0,525
Punto c: Z = −10,0 − 0,525 = −10,525
Punto c (X50.0, Z−10.525)
Punto d: Z = −20,0 − 0,525 = −20,525
Punto d (X34.38, Z−20.525)
θ = 20° Rn = 0.8
θ = 20° Rn = 0,8
Xc is found in the offset data table:
Xc = 0.2398 0.240
Point c: X = 50.0 − (2 × 0.240) = 49.52
Point c (X49.52, Z0)
Point d: X = 60.92 − (2 × 0.240) = 60.44
Point d (X60.44, Z−15.0)
Xc se encuentra en la tabla de datos de
corrección:
Xc = 0,2398 0,240
Punto c: X = 50,0 − (2 × 0,240) = 49,52
Punto c (X49.52, Z0)
Punto d: X = 60,92 − (2 × 0,240) = 60,44
Punto d (X60.44, Z−15.0)
θ = 40° Rn = 0.8
θ = 40° Rn = 0,8
Xc is found in the offset data table:
Xc = 0.4269 0.427
Point c: X = 50.0 + (2 × 0.427) = 50.854
Point c (X50.854, Z0)
Point d: X = 33.22 + (2 × 0.427) = 34.074
Point d (X34.074, Z−10.0)
Xc se encuentra en la tabla de datos de correc-
ción:
Xc = 0,4269 0,427
Punto c: X = 50,0 + (2 × 0,427) = 50,854
Punto c (X50.854, Z0)
Punto d: X = 33,22 + (2 × 0,427) = 34,074
Punto d (X34.074, Z−10.0)
Zc
Zc
c
a
b
d
38°
2-B
Point
Punto
XZ
a
50.0 −10.0
b
34.38 −20.0
Xc
Xc
20°
d
a
c
b
3-A
Point
Punto
XZ
a
50.0 0
b
60.92 −15.0
Xc
Xc
40°
b
d
c
a
3-B
Point
Punto
XZ
a
50.0 0
b
33.22 −10.0
