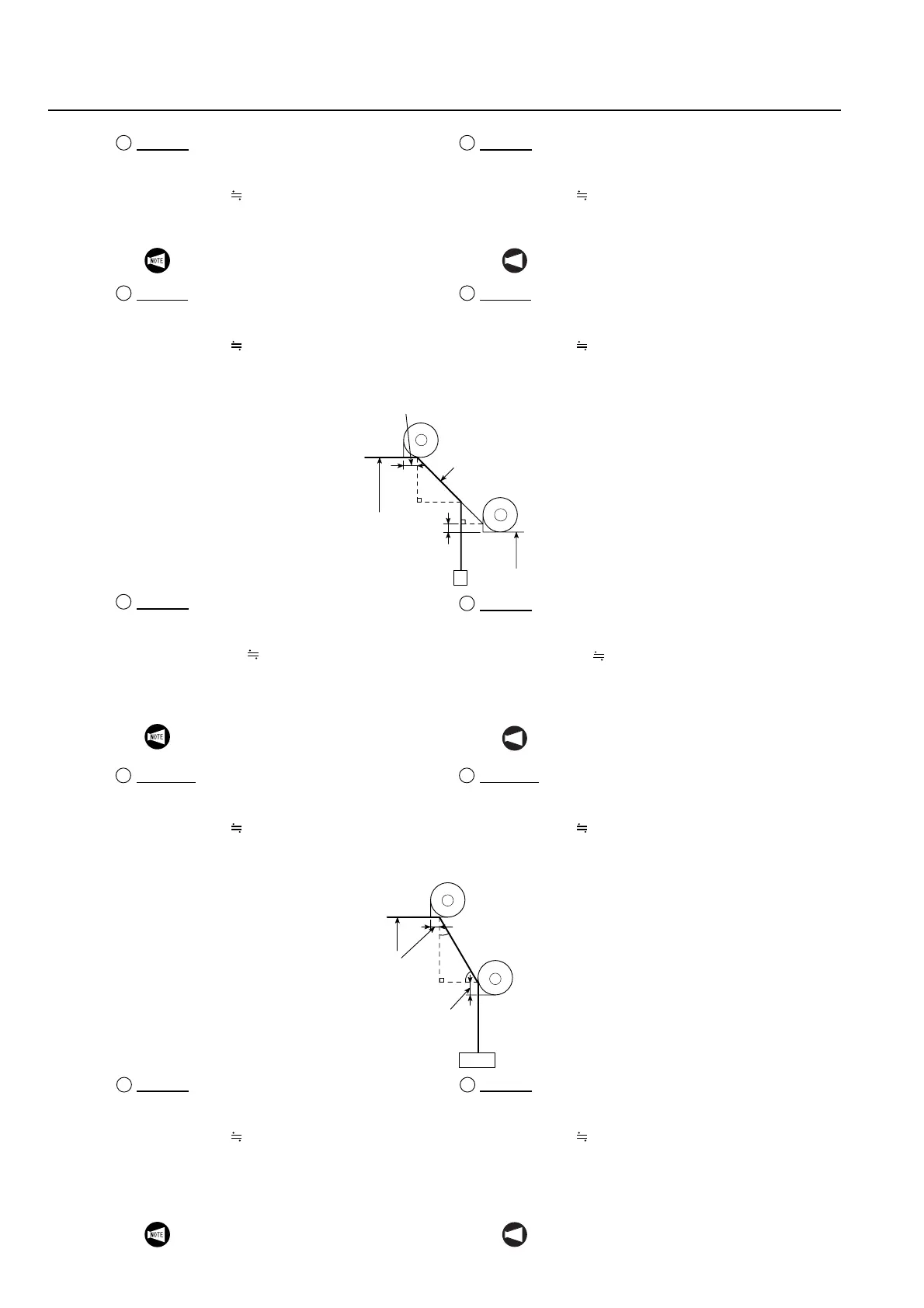

2-310 MACHINE OPERATIONS OPERACIONES DE MECANIZADO
X33.532
θ = 45° Rn = 0.4
Xc is found in the offset data table:
Xc = 0.2343 0.234
X = 40.0 − 2 (2.0 + 1.0 + 0.234)
= 33.532
Z
−2.234
θ = 45° Rn = 0.4
Zc is found in the offset data table:
Zc = 0.2343 0.234
Z= 0 − 2.0 − 0.234
= −2.234
X33.532
θ = 45° Rn = 0,4
Xc se encuentra en la tabla de datos de corrección:
Xc = 0,2343 0,234
X = 40,0 − 2 (2,0 + 1,0 + 0,234)
= 33,532
Z
−2.234
θ = 45° Rn = 0,4
Zc se encuentra en la tabla de datos de corrección:
Zc = 0,2343 0,234
Z= 0 − 2,0 − 0,234
= −2,234
X42.094
θ = 60° Rn = 0.4
Xc is found in the offset data table:
Xc = 0.29282 0.2928
8.66 = 5 × tan60°
X= 60.0 − 2 (8.66 + 0.2928)
= 42.094
X42.094
θ = 60° Rn = 0,4
Xc se encuentra en la tabla de datos de corrección:
Xc = 0,29282 0,2928
8.66 = 5 × tan60°
X = 60,0 − 2 (8,66 + 0,2928)
= 42,094
Z
−20.169
θ = 60° Rn = 0.4
Zc is found in the offset data table:
Zc = 0.1690 0.169
Z = −15.0 − 5.0 − 0.169
= −20.169
Z
−20.169
θ = 60° Rn = 0,4
Zc se encuentra en la tabla de datos de corrección:
Zc = 0,1690 0,169
Z = −15,0 − 5,0 − 0,169
= −20,169
X31.468
θ = 45° Rn = 0.4
Xc is found in the offset data table:
Xc = 0.2343 0.234
X = 25.0 + 2 (2.0 + 1.0 + 0.234)
= 31.468
The X coordinates of points 12 and 13 are the
same.
X31.468
θ = 45° Rn = 0,4
Xc se encuentra en la tabla de datos de corrección:
Xc = 0,2343 0,234
X = 25,0 + 2 (2,0 + 1,0 + 0,234)
= 31,468
Las coordenadas X de los puntos 12 y 13 son las
mismas.
Value X should be given in diameters.
5
6
NOT A
El valor X deberá darse en diámetros.
5
6
2
21
1
X
Z0
Xc = 0.234
C2
Zc = 0.234
40
φ
5
6
Value X should be given in diameters.
8
NOT A
El valor X deberá darse en diámetros.
8
9 9
Z−15.0
8.66
5
30°
60°
Xc = 0.2928
Zc = 0.169
60
φ
8
9
Value X should be given in diameters.
13
NOT A
El valor X deberá darse en diámetros.
13
