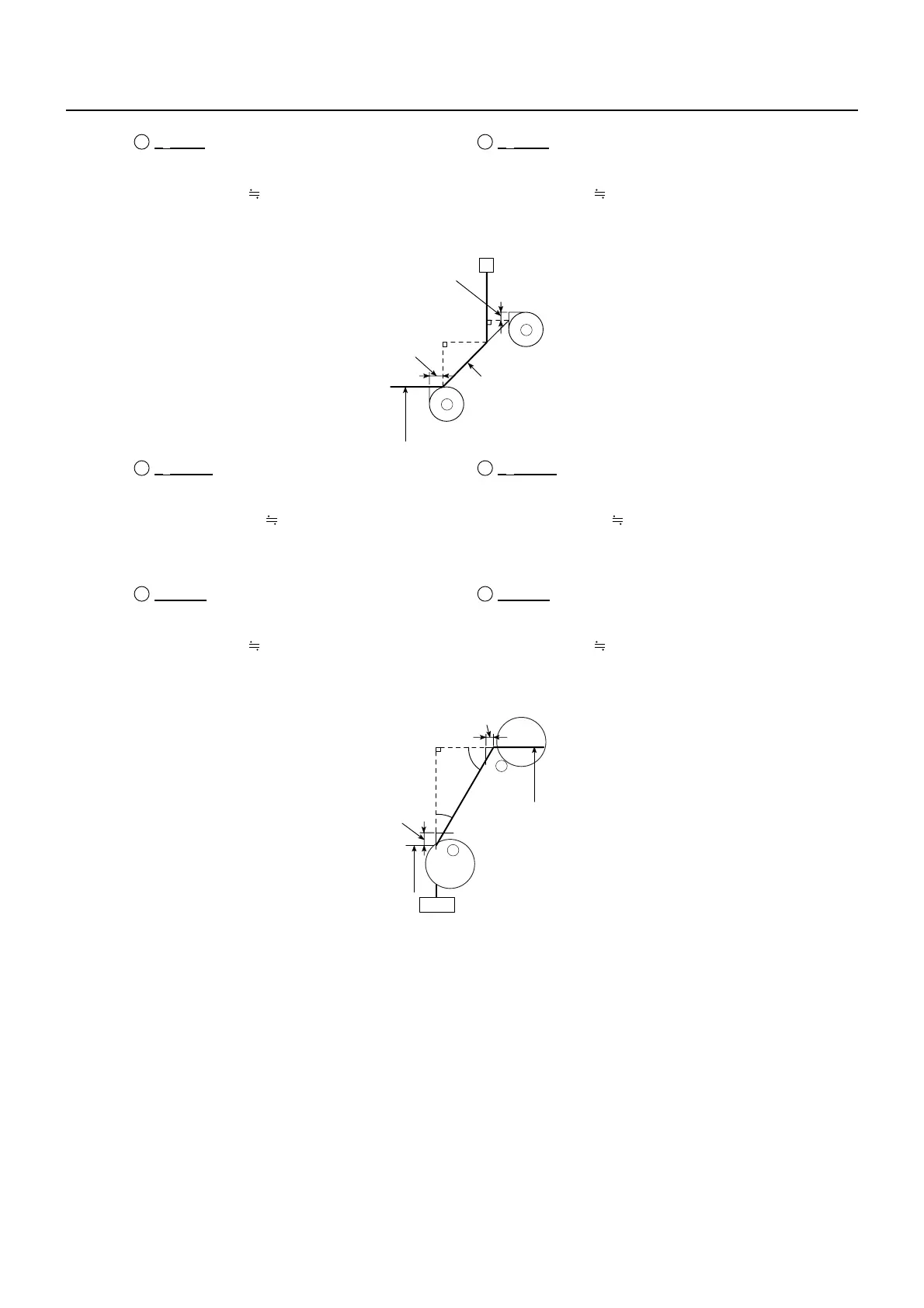

2-311MACHINE OPERATIONS OPERACIONES DE MECANIZADO
Z−2.234
θ = 45° Rn = 0.4
Zc is found in the offset data table:
Zc = 0.2343 0.234
Z= 0 − 2.0 − 0.234
= −2.234
Z
−2.234
θ = 45° Rn = 0,4
Zc se encuentra en la tabla de datos de corrección:
Zc = 0,2343 0,234
Z= 0 − 2,0 − 0,234
= −2,234
Z
−12.282
θ = 60° Rn = 0.4
Zc is found in the offset data table:
Zc = 0.1690 0.169
2.887 = 5 × tan30°
Z = −15.0 + 2.887 − 0.169
= −12.282
X15.586
θ = 60° Rn = 0.4
Xc is found in the offset data table:
Xc = 0.2928 0.293
X = 15.0 + (2 × 0.293)
= 15.586
Z−12.282
θ = 60° Rn = 0,4
Zc se encuentra en la tabla de datos de corrección:
Zc = 0,1690 0,169
2,887 = 5 × tan30°
Z = −15,0 + 2,887 − 0,169
= −12,282
X15.586
θ = 60° Rn = 0.4
Xc se encuentra en la tabla de datos de corrección:
Xc = 0,2928 0,293
X = 15,0 + (2 × 0,293)
= 15,586
14 14
2
2
1
1
Z0
Xc = 0.234
C2
Zc = 0.234
25
φ
13
14
15
16
15
16
Z−15.0
Xc = 0.293
Zc = 0.169
2.887
60°
30°
5
15
25
φ
φ
15
16
