2-312 MACHINE OPERATIONS OPERACIONES DE MECANIZADO
X0.8
If "X0" is specified in this block, the tool tip
moves beyond the spindle center line. In this
position, the cutting edge direction does not
correspond to the rotating direction of the
spindle (workpiece).
Therefore, in this block, the X coordinate must
be away from the spindle center line by the
nose radius.
Rn = 0.4
X = 2 × 0.4
= 0.8
X0.8
Si se especifica "X0" en este bloque, la punta de la
herramienta se desplaza más allá de la línea central del
husillo. En esta posición, la dirección del borde cortante
no se corresponde con la dirección de rotación del
husillo (pieza).
Por consiguiente, en este bloque, la coordenada X
deberá estar apartada de la línea central del husillo
mediante el radio de la nariz.
Rn = 0,4
X = 2 × 0,4
= 0,8
17 17
(X0, Z−15.0)
(X0.8, Z−15.0)
0.4

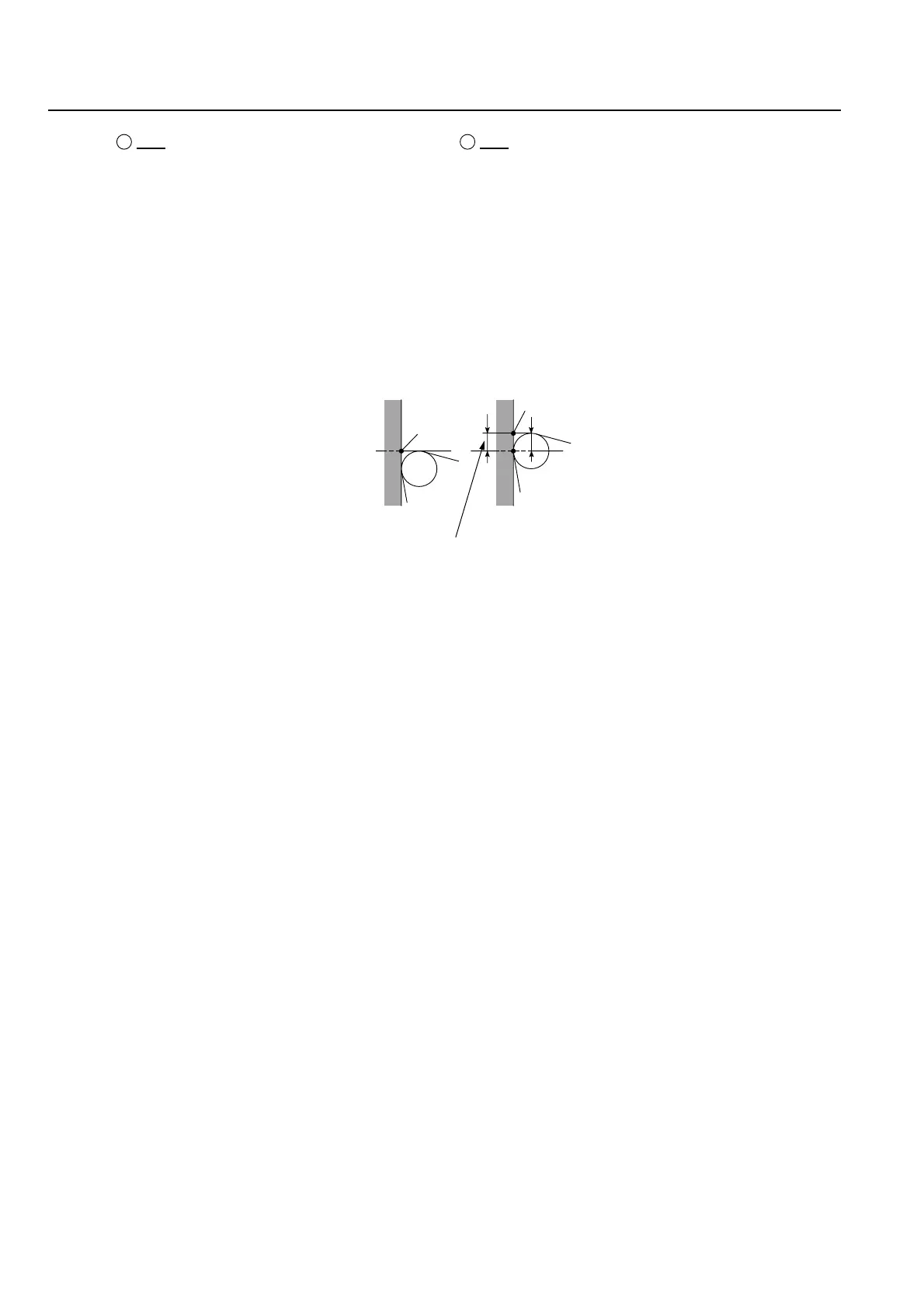

In the case of X0:
En el caso de X0:
Fig. A
Fig. A
Spindle Center
Centro del
husillo
Workpiece
Pieza
In the case of X0.8:
En el caso de X0.8:
Fig. B
Fig. B
Workpiece
Pieza
Offset Data
Datos de corrección
Tool
Herramienta
Tool
Herramienta
