2-289MACHINE OPERATIONS OPERACIONES DE MECANIZADO

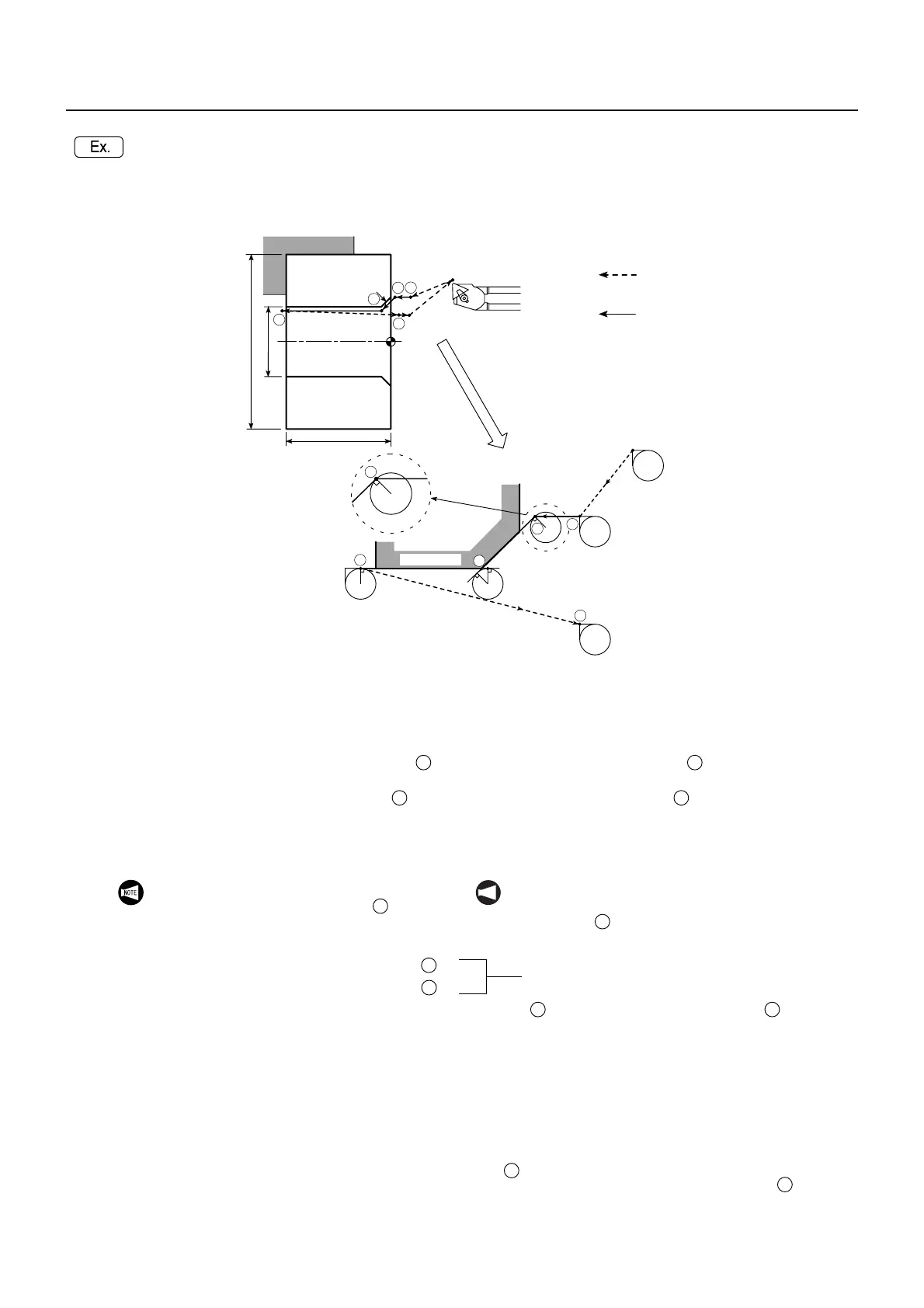

Chamfering and I.D. cutting with an I.D. cutting
tool
Achaflanado y corte de D.I. con una herramienta de corte
de D.I.
O1;
N1;
G50 S2000;
G00 T0101;
G96 S180 M03;
X48.0 Z20.0 M08; . . . . . . . . .
Positioning to (X48.0, Z20.0) at a
rapid traverse rate
Posicionamiento en (X48.0, Z20.0) a
velocidad de avance rápido
G41(G46) G01 Z2.0 F1.0;. . . .
Moving to , including offset motion
to the left in reference to the direction
the cutting tool will advance. Since
the block contains G41 (G46), this is
the start-up block.
Movimiento hasta , incluyendo el movimiento
de corrección a la izquierda en referencia a la
dirección en que avanzará la herramienta de
corte. Dado que el bloque contiene G41 (G46),
este es el bloque de inicio.
60
C2
G41 (G46)
G40
40
100
φ
φ
1
1
2
2
3
3
4
4
5
5
2
G41 (G46)
G41 (G46)
Rapid Traverse
Avance rápido
Cutting Feed
Avance cortante
1 1
2 2
The tool moves in the X-axis direction also
since the tool is offset to the left at .
2
NOT A
La herramienta se desplaza también en la dirección
del eje X dado que la herramienta se corrige a la
izquierda en .
2
X40.0 Z−2.0 F0.15; . . . . . . . . . . . . . . . . . . . . .
Z−62.0; . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
G40 G00 U−1.0 Z20.0; . . . . . . . . . . . . . . . . . . . .
Positioning at at a rapid
traverse rate to retract cutting
tool from the workpiece.
Since the block contains G40,
this block cancels the offset
mode.
At the start point of the cancel
mode, the center of the nose
circle is positioned right angle
to the programmed path in
reference to the block at the
end point of the preceding
block.
Posicionamiento en a velocidad
de avance rápido para retroceder
la herramienta de corte desde la
pieza.
Dado que el bloque contiene G40,
este bloque cancela el modo de
corrección.
En el punto de inicio del modo de
cancelación, el centro del círculo
de la nariz se sitúa en el ángulo
recto respecto a la trayectoria
programada en referencia al
bloque del punto final del
bloque anterior.
X150.0 Z100.0 M09;
M01;
Offset Mode
Modo de corrección
3
4
5
4
5
4
