2-290 MACHINE OPERATIONS OPERACIONES DE MECANIZADO

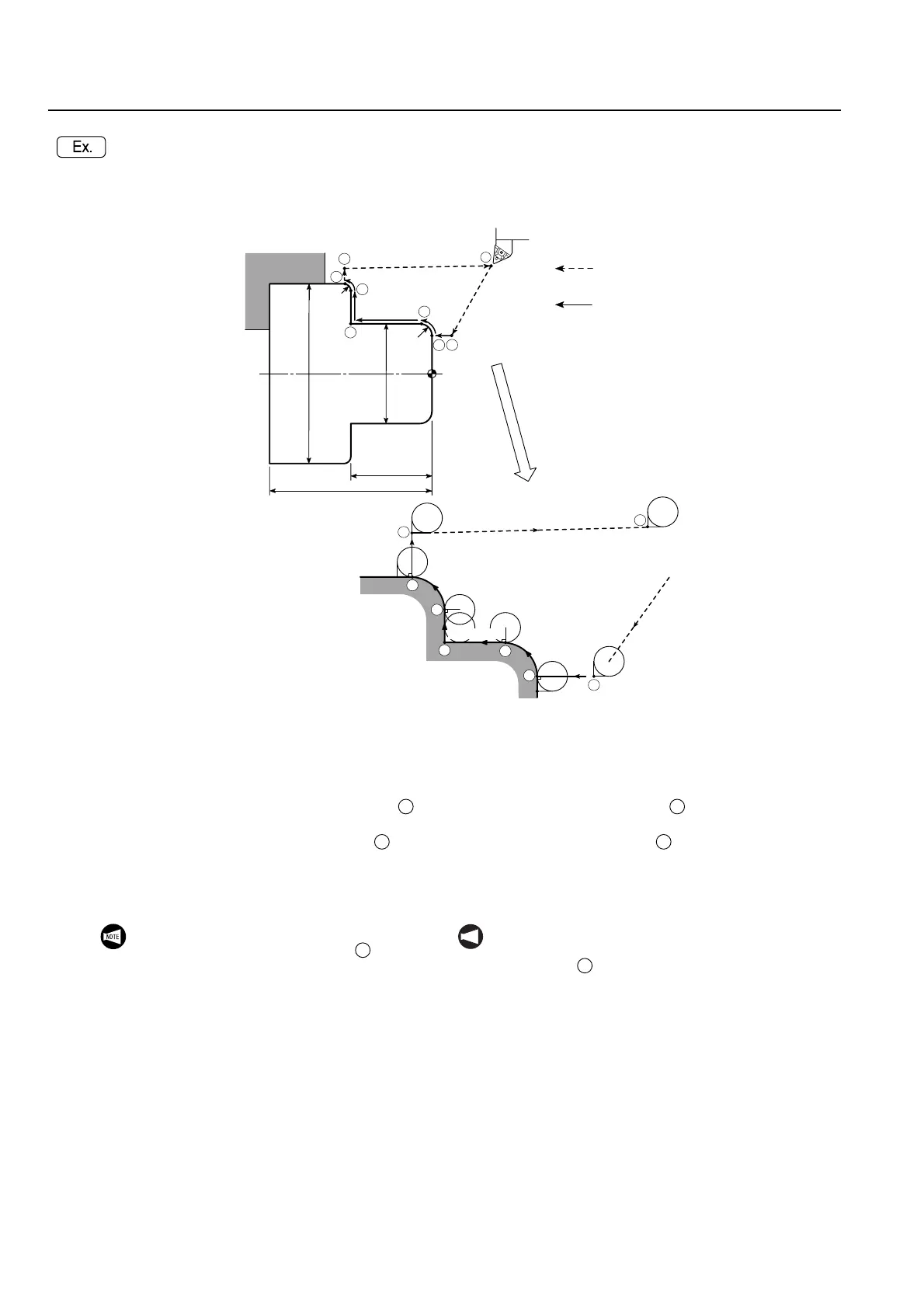

Arc → O.D. → Arc cutting with an O.D. cutting tool Arco → D.E. → Corte de arco con una herramienta de corte
de D.E.
O1;
N1;
G50 S2000;
G00 T0101;
G96 S180 M03;
(a) X40.0 Z20.0 M08; . . . . . . . . .
Positioning at (X40.0, Z20.0) at a
rapid traverse rate.
Posicionamiento en (X40.0, Z20.0) a una
velocidad de avance rápido.
G42 (G46) G01 Z0 F0.15; . . .
Moving to , including offset motion
to the right in reference to the
direction the cutting tool will advance.
Since the block contains G42 (G46),
this is the start-up block.
Movimiento hasta , incluyendo el movimiento
de corrección a la derecha en referencia a la
dirección en que avanzará la herramienta de
corte. Dado que el bloque contiene G42 (G46),
este es el bloque de inicio.
G42 (G46)
R3
40
80
R5
90
50
G40
φ
φ
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
G42 (G46)
G42 (G46)
G42 (G46)
G42 (G46)
Rapid Traverse
Avance rápido
Cutting Feed
Avance cortante
1 1
2 2
The tool moves in the X-axis direction also
since the tool is offset to the left at .
2
NOT A
La herramienta se desplaza también en la dirección
del eje X dado que la herramienta se corrige a la
izquierda en .
2
