2-368 MACHINE OPERATIONS OPERACIONES DE MECANIZADO
To create a program using the G75 O.D. grooving
cycle
Para crear un programa usando el ciclo de ranurado de
D.E. G75
O1;
N1;
G50 S1500;
G00 T0101;
G96 S100 M03;
X120.0 Z20.0 M08;
G01 Z−45.0 F1.0; . . . . . . . Positioning at the start point (X120.0,
Z−45.0) for the O.D. grooving cycle
(G75)
Posicionamiento en el punto inicial (X120.0,
Z−45.0) para el ciclo de ranurado de D.E. (G75)
G75 R0.1; . . . . . . . . . . . . . Setting of the parameter used for the
O.D. grooving cycle (G75)
• R0.1 . . . . .Return amount in
intermittent feed:
0.1
Ajuste del parámetro empleado para el ciclo de
ranurado de D.E. (G75)
• R0.1 . . . . Cantidad de retroceso en
avance intermitente: 0,1
G75 X100.0 Z−80.0 P2.0 Q4.5 F0.15;
. . . . . . . . . . . . . . . . . . . . . . Execution of the O.D. grooving cycle
(G75)
• X100.0 . . .Bottom of cutting in
the X-axis direction
• Z−80.0 . . .Cutting end point in
the Z-axis direction
• P2.0 . . . . .Infeed amount per
intermittent infeed
operation in the X-
axis direction: 2 mm
• Q4.5 . . . .Interval in the Z-axis
direction movement:
4.5 mm
• F0.15 . . . .Feedrate:
0.15 mm/rev
At the completion of the cycle, the
cutting tool returns to the start point of
the cycle (X120.0, Z−45.0), at a rapid
traverse rate.
Ejecución del ciclo de ranurado de D.E. (G75)
• X100.0 . . . Fondo del corte en la dirección
del eje X
• Z−80.0 . . . Punto final del corte en la
dirección del eje Z
• P2.0 . . . . Cantidad de avance por
operación de avance
intermitente en la dirección del
eje X: 2 mm
• Q4.5 . . . . Intervalo en el movimiento en
la dirección del eje Z: 4,5 mm
• F0.15 . . . . Velocidad de avance:
0,15 mm/rev
Una vez finalizado el ciclo, la herramienta de
corte regresa al punto inicial del ciclo (X120.0,
Z−45.0), a velocidad de avance rápido.
G00 X200.0 Z150.0;
M01;

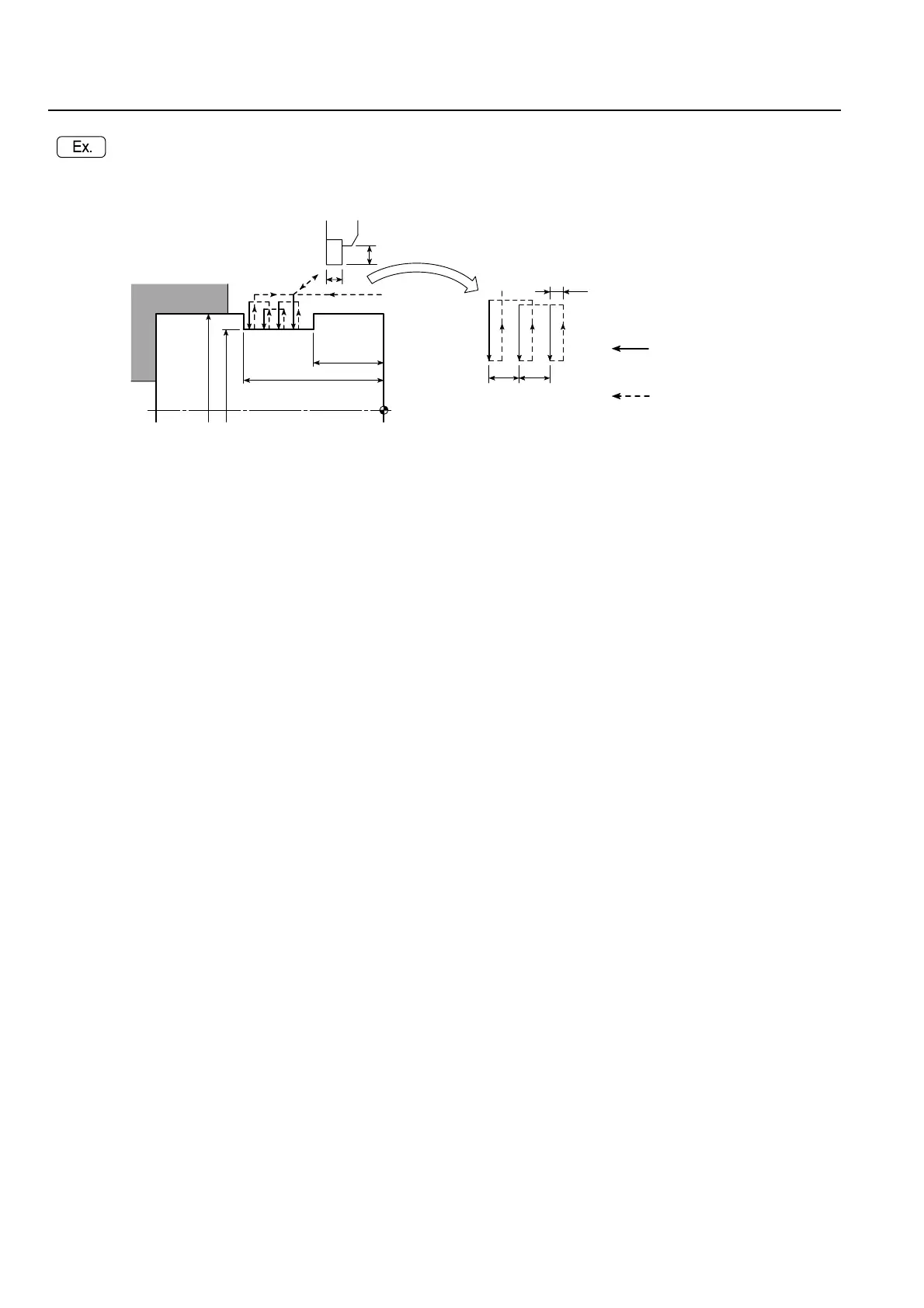

40
80
4.5 4.5
(Q) (Q)
0
R(2)
φ110
φ100
5
6
Rapid Traverse
Avance rápido
Intermittent Feed
Avance
intermitente
