TC1796
System Units (Vol. 1 of 2)
Introduction
User’s Manual 1-9 V2.0, 2007-07
Intro, V2.0

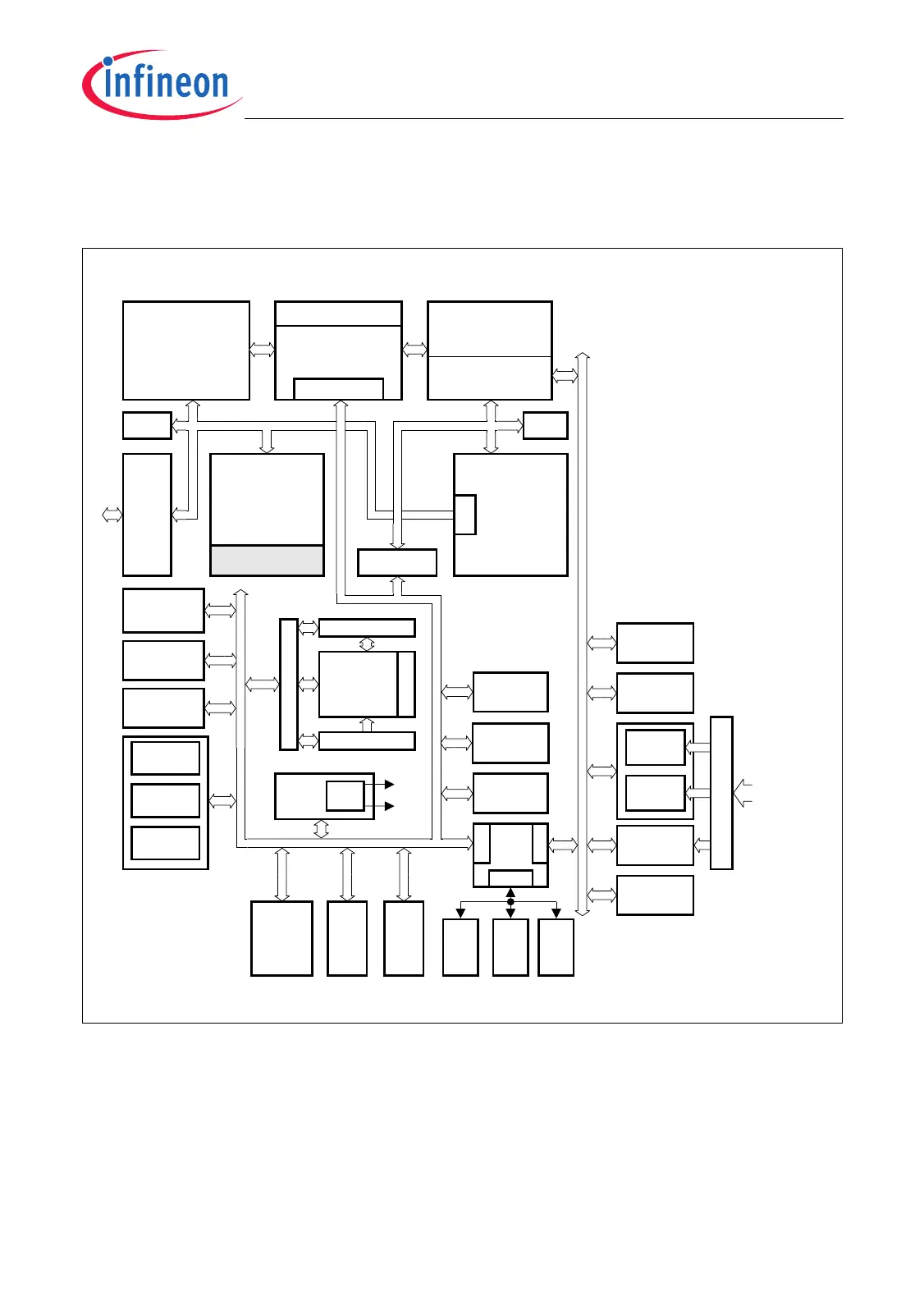

1.2.1 TC1796 Block Diagram
Figure 1-1 shows the block diagram of the TC1796.
Figure 1-1 TC1796 Block Diagram
FPU
TriCore
(TC1M)
PMI
48 KB SPRAM
16 KB ICACHE
OCDS Debug
Interface
/JTAG
ASC0
ASC1
GPTA1
LTCA2
FPI-Bus Interface
16 KB PRAM
PCP2
Core
32 KB CMEM
Interrupts
MLI
1
f
CPU
f
FPI
System Peripheral Bus
Remote Peripheral Bus
Ports
SCU
SSC1
SSC0
MCB05573_mod
MultiCAN
(with 4
CAN
Nodes)
STM
SPRAM:
ICACHE:
LDRAM
DPRAM:
BROM:
PFLASH:
DFLASH:
SBRAM:
SRAM:
PRAM:
CMEM:
PLMB:
DLMB:
RPB:
SPB:
shaded:
DMA
BI0
BI1
SMIF
DMI
56 KB LDRAM
8 KB DPRAM
CPS
EBU
Scratch-Pad RAM
Instruction cache
Local data RAM
Dual-port RAM
Boot ROM
Program Flash Memory
Data Flash Memory
Stand-by Data Memory
Data Memory
PCP Parameter Memory
PCP Code Memory
Program Local Memory Bus
Data Local Memory Bus
Remote Peripheral Bus
System Peripheral Bus
only available in TC1796ED
GPTA0
ADC0
ADC1
LFI Bridge
Program Local Memory Bus Data Local Memory Bus
DBCU
DMU
64 KB SRAM
16 KB SBRAM
P LMB DLMB
RPB
SPB
FADC
Analog Input Assignment
RBCU
MEM
CHK
MSC
0
MSC
1
MLI
0
PBCU
PMU
16 KB BROM
2 MB PFLASH
128 KB DFLASH
Emulation Memory
Interface
SBCU
PLL
LMI
